2014～2015（2）电路分析实验通知
各位同学：
本学期电路分析实验从第四周开始，安排如下，希望相关同学相互转告。
备注：本周是校历的第三周（2015年3月23日-2015年3月29日）
1．电路分析实验（含电路与电子技术实验I）（32学时，面向通信工程学院）
开课时间：第四周~十四周（3月30日-6月14日）
实验项目：
第四周：常用实验设备及仪表使用
第五周：元件伏安特性及电源外特性的测试
第六周：叠加原理及基尔霍夫定律
第七周：戴维南定理与诺顿定理
第八周：受控源电路的设计与研究
第九周： 一阶动态电路及其响应
第十周：交流电路元件阻抗特性的观测及电路参数的测量
第十一周：正弦稳态电路相量研究及正弦电路功率因数提高
第十二周：最大功率传递定理的研究
第十三周： RLC串联谐振电路的研究
第十四周：考试
第十五周： 二次考试（一般安排在周三中午12：00-13：30）
开课时间段：每周进行：
具体时间： 3~5节：10：00~12：30；6~8节：13：30~16：00；
10~12节：17：30~20：00
实验要求：1 实验前应充分预习，并写好实验预习报告；
2 上实验课带齐上次的实验总结报告、笔等必备文具；
3 实验中独自完成实验测试内容，并由教师检查验收实验结果；
4 实验结束后，必须整理好实验设备和器件，关闭实验仪器的电源。
5 实验后根据实验中观察的现象和测试的数据，对本次实验进行总结，得出相应结论。
实验总结应结合理论知识，对实验数据进行分析、总结，得出自己的结论。
实验报告要求：实验报告可向学校教材科购买，格式要求见实验模板，由指导教师和实验室提供。
实验说明和注意事项：
1 课堂上未能及时完成的实验内容可在开放时间段内完成，且必须经实验辅导教师认可；
2 若因请假等原因，实验未能按时做的同学应及时补做实验，在考试前必须做完所有实验。
2．电路分析实验（16学时，面向电子信息学院，单双周开课）
开课时间：第四周~十四周（3月17日-年5月30日）
实验项目：第四、五周：常用实验设备及仪表使用
第六、七周：叠加原理及基尔霍夫定律 戴维南定理与诺顿定理
第八、九周：一阶动态电路及其响应
第十、十一周：正弦稳态电路相量的研究及功率因素提高
第十二、十三周： RLC串联谐振电路的研究
第十四周：考试（单双周，先双周90分钟，后单周90分钟）
第十五周： 二次考试（一般安排在周三中午12：00-13：30）
实验要求： 同电路分析实验32学时
实验报告要求：同电路分析实验32学时。
实验说明和注意事项：同电路分析实验32学时。
3 关于实验室开放
实验开始后，本实验室将在条件允许的情况下尽量多的向同学开放，但考虑到本学期实验室的资源十分紧张，开放时间暂时安排在没有课内实验的周三6～8，请同学们平时抓紧学习和复习。
4 其他注意事项
由于清明、五一等放假等原因，实验会被迫调整，调整后安排见网站或指导教师通知，若调整后实验未完成，请同学们务必在开放时间段完成。
5 相关网站：
http://ceee.hdu.edu.cn
http://elec.hdu.edu.cn/jiaoan/class/?4.html
重申：在开放时间段参加实验的同学一定要遵守实验室各项规章和制度，爱护相关实验设备，并注意实验操作，确保人身安全！
附：一阶动态电路应用的相关资料和实验项目
一、设计任务：用555定时器设计并实现一个脉冲波，通过实际测量验证设计结论。
二、要求：
（1）频率约为300HZ，450HZ，660HZ，850HZ或1500HZ（取其中之一，根据实验台序号不同而不同），占空比不作要求；
（2）频率1KHZ，占空比3/5或2/3，3/4， 4/5， 0.9（取其中之一，根据实验台序号不同而不同）；
（3）只改变一个元件，使频率可从300HZ到30KHZ选择性粗调，或从3kHZ到300KHZ选择性粗调，但占空比不变；
（4）只改变一个元件，使频率从4kHZ到10KHZ变化，同时占空比从0.6至0.9变化；或频率从约2kHZ至5kHZ变化，同时占空比也从0.6至0.9变化。
三、设计原理：
555是一种模拟和数字功能相结合的中规模集成器件，可在 4.5V~16V 工作。555定时器成本低，性能可靠，只需要外接几个电阻、电容，就可以实现多谐振荡器、单稳态触发器及施密特触发器等脉冲产生与变换电路。它也常作为定时器广泛应用于仪器仪表、家用电器、电子测量及自动控制等方面。555内部包括两个电压比较器，三个5K的等值串联电阻，一个 RS 触发器，一个放电管 T 及功率输出级。它提供两个基准电压UCC/3和2/3UCC。555 定时器的功能主要由两个比较器决定。两个比较器的输出电压控制RS 触发器和放电管的状态。加上电源后，当 5 脚悬空时，电压比较器(C1) 的反相输入端的电压为2/3UCC，另一个电压比较器(C2) 的同相输入端的电压为UCC/3。若触发输入端 TR 的电压小于UCC/3，则 C2 的输出为 0，可使 RS 触发器置 1，使输出端 UO= UCC。如果阈值输入端 TH 的电压大于 2/3UCC，同时 TR 端的电压大于UCC/3，则 C1 的输出为 0，C2 的输出为UCC，可将 RS 触发器置 0，使输出为低电平。它的各个引脚如图1所示，功能如下：
1脚：外接电源负端或接地，一般情况下接地。
2脚：低触发端TR。
3脚：输出端Uo
4脚：是直接清零端。当此端接低电平有效，该端不用时应接高电平。
5脚：控制电压端。若此端外接电压，则可改变内部两个比较器的基准电压，当该端不用时，应将该端串入一只0.01μF电容接地，以防引入干扰。
6脚：高触发端TH。
7脚：放电端。该端与放电管集电极相连，用做定时器时电容的放电。
8脚：外接电源UCC，双极型时基电路UCC的范围是4.5 ~ 16V。

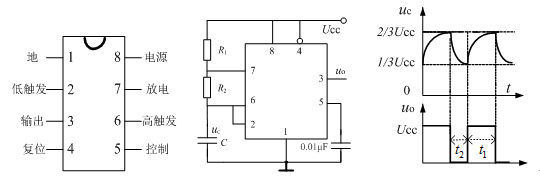

图1 555引脚图 图2多谐振荡器电路图 图3 多谐振荡器波形
图2所示是将组成一个多稳态电路（自由间歇振荡器），此时555如同一个自动电压控制开关。其工作过程如下：当上电时，电流由电源Ucc经R1和R2给C充电，uc上升；这时的输出uo与电源相连为Ucc。而当电容上的电压达到（2/3）Ucc时，端纽7接地，电容经R2放电，这时的输出uo接地为零。当电容上电压下降至（1/3）Ucc时，端纽7又断开，使电容再次由Ucc经过经R1和R2给C充电，uc又再次上升，这时的输出uo又与电源相连为Ucc。整个过程依次重复，从而使得输出为脉冲波形。波形如图3所示。
可以证明暂稳态时间 ； ，脉冲周期 ，占空比为 。
四、实验要求：
1. 预习实验内容，熟悉实验原理；
2. 根据一阶RC电路理论，推导上述的公式 ； ；
3. 根据实验室已有的元器件等条件，自行选择实验电路参数；
4. 自拟实验测试方案、确定实验测试内容及步骤（可先行作MULTISIM仿真）；
5. 排除实验故障，自主完成数据记录表格，并选择适当的仪器，记录实验波形及参数；
五、 实验总结：
1. 根据实验测试数据波形等，给出实验实现情况的结论；
2. 对实验结果进行必要的误差分析；
3. 先出实验心得体会等。
