热释红外防盗报警器是一种通过热释电红外传感器探测人体发射的10微米的左右特定波长的红外线而释放报警信号的报警装置，它因为具有不需要红外或电磁波等发射源，灵敏度高，探测范围大，隐蔽性好，可流动安装等优点，因而在仓库，车库以及居民家庭住房等地方有广泛的应用。
一实验目的：
1、掌握数模混合电路的设计过程。
2、掌握multisim电路仿真软件的使用。
二实验任务：
利用红外热释转感器探测人体目标，在监测到可疑目标时，控制音乐片发出响亮的“呜呜…..”报警声。
设计要求：
1．报警器可探测的的距离大于3米；
2．静态功耗小于10mA；
3．供电电压为DC6V，可以通过电池串联作为供电源。
扩展要求：
1．能够通过无线方式传输报警信号；
2．现场控制照明灯（白天抑制，夜晚点亮）。
三 实验要求：
1．设计要求
（1）画出电路原理图（或仿真电路图）。
（2）元器件及参数选择。
（3）电路仿真与调试。
2．制作要求
在电路板上，搭建与调试，发现问题和解决问题。
3．编写实验报告
四 原理框图：
1．结 构：

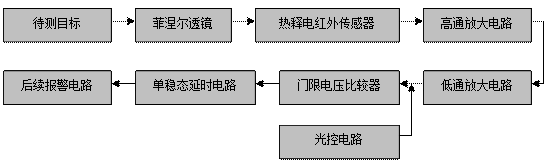

被动式红外报警器主要由光学系统，热释电红外传感器，信号滤波和放大，信号处理和报警电路等几部分组成。其结构构图如下图所示：
2．工作原理：
在该探测技术中，所谓“被动”是指探测器本身不发出任何形式的能量，只是靠接收自然界能量或能量变化来完成探测目的。被动红外报警器电路中的热释红外传感器采用通用的P228型器件，配用检测角度为84度的菲涅尔透镜，检测区域为球形，有效探测距离为12-15米。当人体辐射的红外线通过菲涅尔透镜被聚焦在热释电红外传感器的探测元上时，电路输出正弦信号被送往后续的信号处理电路部分。
信号处理单元主要是有高、低通放大电路，电压比较器以及由时基集成电路LM555及其外围元件构成的单稳态延时电路组成。当热释电红外传感器检测到人体活动时，前面的高、低通放大电路以及电压比较器将触发单稳态延时电路翻转从而使后续的报警电路发出报警声，报警的声音由其电路中的不同音乐片决定。电路中设置了可以由光敏电阻及三极管组成的光控电路来控制报警器只在夜晚工作。
五 参考书目：
[1] 】《电子文摘报》社部编 电子文摘2005年合集 电子工业出版社 2006.01
[2] 谢自美主编. 电子线路实验、调试和设计（第二版）[M]. 武汉：华中理工大学出
版社.2000.5.
